Instrumento y Materiales del Dibujo Técnico

Instrumento y Materiales

Son los instrumentos de trabajo que te facilitan llegar al resultado más eficaz por medio de trazos, colores uso del transportador, reglas, etc. Aunque depende a qué tipo de dibujo se refiera, como en la expresión, dibujo artístico.

MATERIALES DIBUJO TÉCNICOEs de gran importancia para el dibujante desarrollar el dibujo, pues las ideas y diseños iniciales son hechos a mano antes de que se hagan dibujos precisos con instrumentos.

Los principales instrumentos en el dibujo son: Mesa, Tablero, Regla T, Escuadras de 30, 45, y 60, papel de dibujo; Compás, Escala, borrador, entre muchas más.


 MESA - TABLERO
Es donde se realiza el dibujo y el gráfico, tiene que ser de una superficie completamente lisa, puede ser de madera o plástico o algún otro material liso. La mesa tiene unos sostenes que permiten la inclinación de la misma parte para mayor comodidad.



REGLA

Es una regla con una cabeza en uno de los extremos. Cuando se utiliza debe mantenerse la cabeza del instrumento en forma firme contra el tablero para asegurarse de que las líneas que se dibujen sean paralelas, asimismo sirve de apoyo a las, escuadras para trazar ángulo.










ESCUADRAS

 Las más comunes que se usan son de 60, 30 y la de 45, estas se usan junto con la regla T o regla paralela cuando se dibujan líneas verticales o inclinadas.

EL ESCALÍMETRO

 Las escalas están referidas normalmente al metro, siendo la más usadas: Esc. 1:100, Esc. 1:75, Esc. 1:50, Esc. 1: 20. Las escalas se usan para medir, es muy importante que los dibujantes sean precisos con la escala. La escala empleada debe indicarse en la tira o cuadro para él título. Los escalímetros son reglas métricas graduadas en centímetros y milímetros. Tiene forma piramidal y cuenta con varias escalas diferentes.

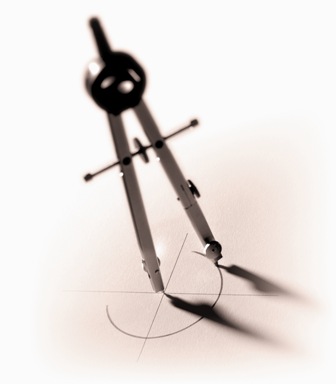

EL COMPÁS

 Este instrumento sirve para dibujar circunferencias y arcos. Tiene de dos brazos, en uno se encuentra la punta y en el otro una puntilla o mina que gira teniendo como centro el brazo con la punta.

LÁPICES DE DIBUJO

 Para dibujar es necesario utilizar lápices con minas especiales, esto se gradúa por números y letras de acuerdo a la dureza de la mina.








 PLANTILLAS PARA BORRAR

 Estas son piezas metálicas delgadas que tienen varias aberturas que permiten borrar detalles pequeños sin tocar lo que ha de quedar en el dibujo.






SACA PUNTAS (AFILADOR DE MINA)

 Después de haber cortado la madera de un lápiz con una navaja o sacapuntas mecánico, se debe afinar la barra de grafito del lápiz y darle una larga punta cónica.

GOMA DE BORRAR O BORRADOR.

 La goma de borrar blanda o de artista, es útil para limpiar el papel o la tela de los marcos y suciedades dejados por los dedos que perjudican el aspecto del dibujo terminado.

LOS FORMATOS DE PAPEL EN DIBUJO TÉCNICO.

Las normas para los dibujos facilitan al DIBUJANTE su ordenación en el despacho y en el taller para las consultas y remisiones.
El margen de la portada es:

* En los formatos A0-A3 =10mm

*  En los formatos A4- A6= 5mm

Plantillas para curvas irregulares

 Son las plantillas para curvas irregulares se utilizan para trazar aquellas líneas con radios de curvaturas variables. Los contornos de estas plantillas están hechos mediante el sistema de combinación de elipses, espirales y otras curvas matemáticas. Para utilizar estas plantillas el dibujante debe trazar primeramente la sucesión de puntos que determinan el rumbo de la curva. Luego hace coincidir la plantilla con los puntos, lo cual se logra solamente por aproximación.

Tirro

El papel se fijará al tablero gracias a la cinta adhesiva o tirro, la cual, si es de buena calidad no dejará huella ni en el papel ni en el tablero. Cortamos cuatro pedacitos de cinta adhesiva, de longitud 2,5 aproximadamente, y los colocamos en el borde derecho de la mesa de dibujo, presionamos con los dedos de la mano izquierda, regla T y formato, pegamos en las esquinas superiores las cintas, de manera que queden perpendiculares a las esquinas, sin que la cinta llegue al margen de la lámina.

ANÁLISIS.

La realización de un dibujo técnico exige cálculo, medición, líneas bien trazadas, precisión en fin, una serie de condiciones que hacen necesario el uso de buenos instrumentos, buenos materiales, y sumado a esto, el conocimiento teórico que unido a la práctica hacen sobresalir a un dibujante.
